[파이토치] CNN Lenet5 구현

lenet5 논문

https://yann.lecun.com/exdb/publis/pdf/lecun-01a.pdf



https://github.com/stonegyoung/Pytorch_Study/blob/master/lenet_%EA%B5%AC%ED%98%84%2BMNIST.ipynb

Pytorch_Study/lenet_구현+MNIST.ipynb at master · stonegyoung/Pytorch_Study

---

Lenet5 모델을 만들어보겠습니다.



필요 라이브러리 임포트

import torch
import torch.nn as nn



nn.Linear을 사용하는 정형 데이터와는 달리

이미지 데이터 처리에서는 nn.Conv2d를 사용합니다.



nn.Conv2d(

  in_channels = 인풋 채널 수,

  out_channels = 나오는 필터의 개수,

  kernel_size = 필터(커널) 사이즈

)

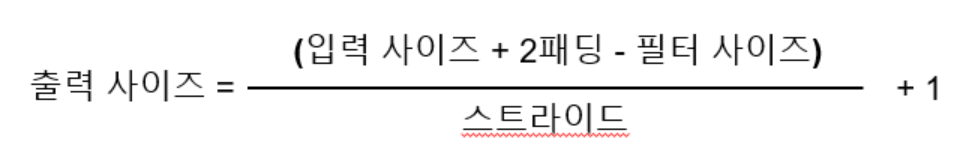

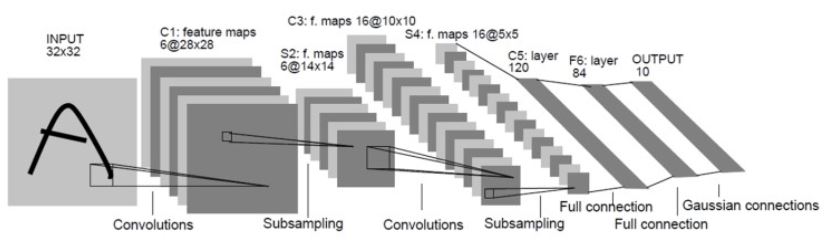

Lenet5 구조를 보겠습니다

1. Conv1(C1)

Input : (1, 32, 32)

1 채널(흑백)의 32*32 사이즈의 이미지가 인풋으로 들어갑니다

Output : (6, 28, 28)

아웃풋으로 6개의 feature map이 나옵니다

Kernel : 5*5

stride : 1, padding : 0

Activation : Tanh



nn.Conv2d(in_channels=1, out_channels=6, kernel_size=5)



2. Polling1(S2)

Max-Pooling

Input: (6, 28, 28)

Output: (6, 14, 14)

Kernel: 2*2

stride: 2



nn.MaxPool(kernel_size=2)



3. Conv2(C3)

Input: (6, 14, 14)

Output: (16, 10, 10)

Kernel: 5*5

stride: 1, padding: 0

Activation: Tanh



4. Polling2(S4)

Max-Pooling

Input: (16, 10, 10)

Output: (16, 5, 5)

Kernel: 2*2

stride: 2



5. Conv3(C5)

Input: (16, 5, 5)

Output: (120, 1, 1)

Kernel: 5*5

stride: 1, padding: 0

Activation: Tanh



6. FC Layer(F6)

Input: 120

(120, 1, 1)을 1차로 쭉 펴는 Flatten

Output: 84

Activation: Tanh



7. Output Layer(OUTPUT)

Input: 84

Output: 10

클래스 수

Activation : X





이런 식으로 모델 구조를 class로 짜보겠습니다.

class Lenet(nn.Module):
  def __init__(self):
    super(Lenet, self).__init__()
    # 처음 in_channels = 채널의 개수 = 1개(흑백)
    # out_channels = 나오는 필터의 수
    # 32*32 흑백 이미지와 5*5 필터 6개가 합성곱 연산 -> 28*28 크기의 특징맵 6개가 만들어진다.
    self.c1 = nn.Conv2d(in_channels=1, out_channels=6, kernel_size=5)
    # cnn도 활성화함수 필요함. lenet은 tanh 씀
    self.act1 = nn.Tanh()
    # 풀링(이미지 줄이기. 특징 수는 똑같) maxpooling = subsampling
    self.s2 = nn.MaxPool2d(kernel_size=2)
    # 14*14 특징맵 6개와 5*5 필터 16개가 합성곱 연산 -> 10*10 크기의 특징맵 16개가 만들어진다.
    self.c3 = nn.Conv2d(in_channels=6,out_channels=16, kernel_size=5)
    self.act2 = nn.Tanh()
    self.s4 = nn.MaxPool2d(kernel_size=2)

    # 5*5 특징맵 16개와 5*5 필터 120개가 합성곱 연산 -> 1*1 크기의 특징맵 120개가 만들어진다
    self.c5 = nn.Conv2d(in_channels=16, out_channels=120, kernel_size=5)
    self.act3 = nn.Tanh()

    self.fc6 = nn.Linear(120, 84)
    self.act4 = nn.Tanh()
    self.output = nn.Linear(84,10)

  def forward(self, x):
    x = self.c1(x)
    x = self.act1(x)
    x = self.s2(x)

    x = self.c3(x)
    x = self.act2(x)
    x = self.s4(x)

    x = self.c5(x)
    x = self.act3(x)

    x = x.view(-1, 120) # (-1, 120) * (120, 84) -> (-1, 84)
    x = self.fc6(x)
    x = self.act4(x)
    x = self.output(x)

    return x



model = Lenet()
model



잘 만들어졌는지 테스트하기

(channel, height, width)를 넣어본다

# test
data = torch.rand(1,32,32)

data.shape



model에 이 값을 넣으면 (1,10) shape이 나오면 됩니다.

model(data).shape



(batch_size, channel, height, width) 넣어보기

data = torch.rand(32,1,32,32)
model(data).shape
